If people need an example of a Speedy XF, I have a working one including documentation and disks that were provided to the buyers. I bought it back in the day from Klaus Peters. I still use it to this day as my main drive.

Ich habe das von Guus gesendete ROM-Image getestet, es ist binär gleich dem was Original auf meiner Hardware drauf geflasht war (Rom Baustein ST Microelectronics M27C256B DIP28). Das Verhalten ist nach neuerlichem Flash leider gleich wie vorher. Die Menüpunkte 1 und 2 funktionieren, Punkte 3 und 4 nicht mehr... (ging aber früher mal)
Hat irgendwer Ideen zur Analyse/Behebung?

Grüße
Bernhard

Erm, my rom is version 1.8

Fred_M hat geschrieben:Erm, my rom is version 1.8


Hi Fred_M,
is it possible that you can save your ROM data to an file, that we can search for differences?
Regards
Bernhard

24sumo hat geschrieben:

Fred_M hat geschrieben:Erm, my rom is version 1.8


Hi Fred_M,
is it possible that you can save your ROM data to an file, that we can search for differences?
Regards
Bernhard

I will try this weekend.

Fine, be careful - you know that these circuit boards are very unstable and the ROM-circuit is on the middle board, you must dismantle them all to get to the right point.
Bernhard

OK, for convieniance in English.

The fact that my image and your Eprom are identical, means that the problem cannot be the Eprom.
Else there should have been diferences. And my image has been stored on a hardisk on the same computer I'm typing this message on. Also, the chances of the same mistake in two different media are next to none.
After such a long time, I don't remember exactly how the schematics were and what the hardware looked like.
I am sure about one thing. There was a 65C02 on the PCB and also some Ram memory of course.
So I had a look at the schematics that I made of it. (And added them to this post.)
These were drawn from the schematics someone else made and he checked them.
Later, when I got the Speedy I also did a check.

For point 4 in the menu to work, the correct version of Bibodos is needed.
I'm not sure if this Bibodos is also in the Eprom. (And don't have any time / interest to check on it)
Most likely, there's a defect in the 6532 or a bad connection somewhere.

BR/
Guus

Thanks for your reply, Guus!
Yes, my Speedy-XF Hardware is somehow broken - but the ROM image is probably not the fault.

The difference between 1/2 and 3/4 in the menu is that the option 1/2 is already loaded in computer RAM and 3/4 clears the screen/RAM and triggers a additional load of the selected program (directly from Speedy hardware).
The selection of 3/4 is not working anymore and After a few seconds a kind of warm reset is happening.
But never mind, this problem is not urgent or important.

Bernhard

Fred_M hat geschrieben:If people need an example of a Speedy XF, I have a working one including documentation and disks that were provided to the buyers. I bought it back in the day from Klaus Peters. I still use it to this day as my main drive.

Thanks for your kind offer!

Best regards, Jurgen

Hey guys,

I have carefully opened the XF-speedy and dumped the rom. Sadly I was not able to identify the eprom (the paper sticker leaves so much residu), so I dumped it with the settings @24sumo mentioned (Rom Baustein ST Microelectronics M27C256B DIP28). I still have the XF-speedy dismantled, so I can dump it again if needed.

The backside of the eprom states M516 8198.



As the XF-speedy is dismantled anyway I made some detailed pictures of it.









And here is the rom-file:

Hello Guus,

guus hat geschrieben:So I had a look at the schematics that I made of it. (And added them to this post.)

may I have that without PDF format? I tried to extract the image from the PDF, but the software failed to do so. Maybe you could reprint that schematics to black and white 300 dpi TIFF group 4 from the original application turned right by 90 degrees? (please do not print or convert that PDF, I could do that myself and it will produce ugly results).

Kind regards,

Erhard

Hallo Erhard,

Diesen Schaltplan ist mit Ulticap gemacht. Und damit könnte Ich nür Gerber-Datei machen.
Dieses ist dan nach PDF umgewandelt.
Werde nochmal nachsehen, es gibt noch ne andere Version vom Schaltplan.
Hab ein "Screencapture" hinzu gefügt. Vielleicht ist dies brauchbar?

MFG/
Guus

Hi Guus,

guus hat geschrieben:Vielleicht ist dies brauchbar?

das Problem ist nicht, den Acrobat Reader zu bekommen.

Das Problem ist, daß man PDFs auf dem Bildschirm nicht wirklich gut zoomen und verschieben kann, zumindest nicht so gut, wie das ein guter Bildbetrachter kann. Außerdem macht PDF diverse Sachen unscharf. Das mag beim Lesen einigen gefallen, ich finde Anti-Aliasing jedoch i.d.R. kacke, zumindest bei Schaltplänen.

CU, Erhard

Erhard hat geschrieben:das Problem ist nicht, den Acrobat Reader zu bekommen.

Das Problem ist, daß man PDFs auf dem Bildschirm nicht wirklich gut zoomen und verschieben kann, zumindest nicht so gut, wie das ein guter Bildbetrachter kann. Außerdem macht PDF diverse Sachen unscharf. Das mag beim Lesen einigen gefallen, ich finde Anti-Aliasing jedoch i.d.R. kacke, zumindest bei Schaltplänen.

Ich sehe das genau andersrum. Ich ärgere mich immer wieder wenn Schaltpläne als Pixeldateien daherkommen, da kann man dann nämlich auch nicht wirklich reinzoomen ohne dass man einen Pixelhaufen kriegt.

Ein PDF mit Vektordaten, wie dieser Speedy Schaltplan, kann man hingegen recht einfach in Pixledateien in gewünschter Aufllösung wandeln, zB mit GhostScript

Code: Alles auswählen

gs -r600 -sDEVICE=tifflzw -dBATCH -dNOPAUSE -sOutputFile=speedy600.tif SPEEDYXF.pdf

Das ergibt dann ein 1-bit TIFF mit 600dpi:

Code: Alles auswählen

file speedy600.tif
speedy600.tif: TIFF image data, little-endian, direntries=18, height=6600, bps=1, compression=LZW, PhotometricIntepretation=WhiteIsZero, orientation=upper-left, width=5100

so long,

Hias

Erhard, das scheint wohl vmtl. an der von dir verwendeten Hard- und Software zu liegen.

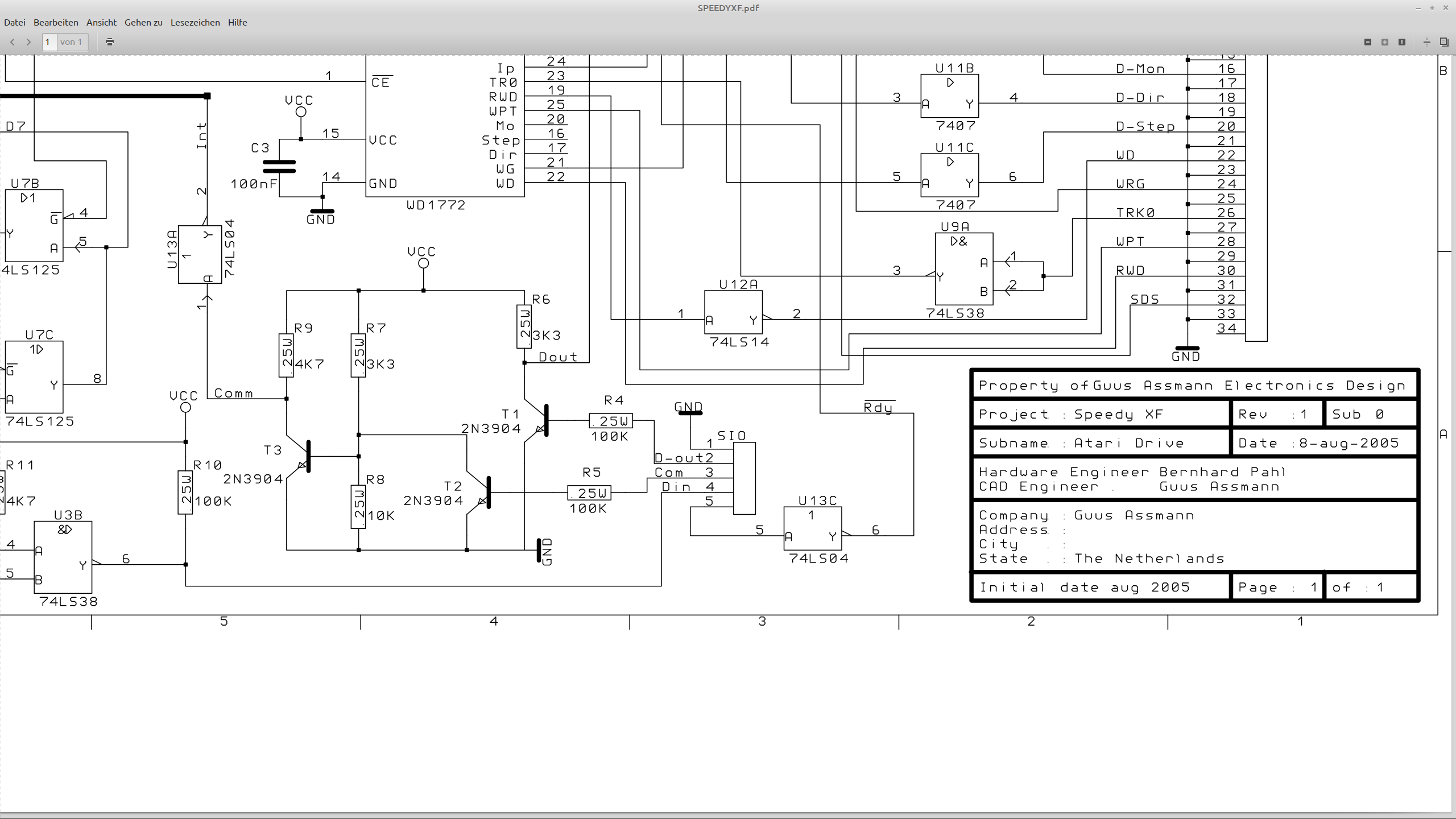

Das ursprüngliche PDF von Guus ist in guter Qualität. Ich kann es im PDF Reader (XReader in Linux) problemlos drehen, skalieren, etc. Alternativ kann man auch jeden aktuellen Browser dafür verwenden, z. B. mit FF kann ich das auch. Hier ein Screenshot von vorhin:

Zusätzlich habe ich es per GIMP in ein 600DPI-TIFF exportiert:

Was die Pixelwüsten von 1-Bit-TIFFs angeht, bin ich derselben Auffassung wie Hias: Damit kann man nicht arbeiten ...

Hi,

HiassofT hat geschrieben:ohne dass man einen Pixelhaufen kriegt

da stimme ich Dir auf jeden Fall zu. Allerdings sind die meisten PDF-Schaltpläne, die mir untergekommen sind eben PDFs, die eine Bilddatei beinhalten.

Nebenbei wußte ich bislang nicht, daß PDFs aus einer Vektorgrafik bestehen können.

GoodByteXL hat geschrieben:Zusätzlich habe ich es per GIMP in ein 600DPI-TIFF exportiert:

Vielen Dank hierfür. Ich habe mir das TIFF heruntergeladen.

Für mich gibt es auch einen Vorteil in der Handhabung: eine Bilddatei öffnet sich bei mir direkt im Vollbildmodus. Ich markiere mit der Maus dann den Ausschnitt, den ich sehen will und klicke in die Markierung. Damit ist dann dieser Ausschnitt im Vollbildmodus sichtbar.

Ich bin sicher, daß jeder hier seine eigenen Lieblingsvorzüge hat.

Aber Schaltpläne, auf denen man die Beschriftungen von Bauteilen nicht lesen kann, sind mir definitiv auch ein Greul.

CU, Erhard

Fred_M hat geschrieben:I still have the XF-speedy dismantled, so I can dump it again if needed.

As there are no replies about the dump, I have put everything back into the XF551. If people need more information, you know where to find me

By the way, I saw that Igor Gramblička of this website: http://blog.3b2.sk/igi/post/XF-Speedy-e ... XF551.aspx already copied the 1.8 eprom and made it available on his website including my pictures of a few years ago and my scan of the manual.

Fred_M hat geschrieben:

Fred_M hat geschrieben:I still have the XF-speedy dismantled, so I can dump it again if needed.

As there are no replies about the dump, I have put everything back into the XF551. If people need more information, you know where to find me

By the way, I saw that Igor Gramblička of this website: http://blog.3b2.sk/igi/post/XF-Speedy-e ... XF551.aspx already copied the 1.8 eprom and made it available on his website including my pictures of a few years ago and my scan of the manual.

Till now I hat no time to look for differences between the Firmware versions or to test the newer version in my board, but I will do that latest after I finished my Atari-Upgrade in a few days.
Regards
Bernhard

Fred_M hat geschrieben:Hey guys,
...
And here is the rom-file:

XFspeedy1_8.zip

I shortly tested the ROM file and burned the content to the Flash circuit. On the "first look" everything is OK (not better or worse then before), the displayed version in the main menu is now 1.8.
There are differences in the binary between version 1.7 and 1.8.

Next I will also use the photos and the circuit diagram to solve my another problem (above in this thread) - I already found a difference an my connections from the floppy switch and the speedy board (I destroyed some connections on the soldering points ).

Thanks for all replies that helped me so far!
Bernhard

My Speedy XF is running well now, the schematic helped me a lot. Now I can use all functions from the included software again. This is fantastic... (a connection between pin 8 74ls174 and pin 7 74ls38 was missing - GND, respectively ist was false connected)



Bernhard
