Getestetes Gerät: LG 49LF540V mit S-Video zu HDMI Adapter
Ladenpreis : 499 €uro (Adapter: 40€uro selbstbau)
Getestet mit (Atari System) : Atari800 XL mit SVideo Mod, C64er und VC20 mit SVideo Mod
Hat Eingang für FBAS (composite) : ja
Hat Eingang für S-Video (Y/C) : ja
Mit welchem Signal getestet : Nur mit HDMI Adapter über SVideo
Bildeindruck (gut, mässig, übelst) : C64er, VC20er sehr gut, 800XL sehr gut. kommt fast an die Qualität meiner Commodore 1084S ran
Tuner (Analog/digital/keiner) : analog, digital
Sonstiges (Austattung, Anfassqualität): ----

Wie baut man denn einen "S-Video zu HDMI Adapter" selber ?

Das hat man m.E. nicht mal so eben selbst gebaut.

Hat das TV auch VGA? Ich habe die hier angesprochene "HD Game-Box" geholt. Damit geht u.A. S-Video.

Sleepy

Ich hatte im Netz folgenden Schaltplan gefunden:
http://www.brennecke.org/wp-content/upl ... -Modul.png
Daraufhin habe ich meinen Kumpel (studiert Elektrotechnik) gebeten mit mir zusammen so etwas zu bauen.
Er hat einiges an Änderungen daran gemacht (meine Elektronikerskills sind da definitiv nicht ausreichend) und seinen gekauften HDMI-Adapter als Inspiration benutzt. Wirklich günstiger als ein fertiger gekaufter war es nicht. Aber er funktioniert eigentlich ganz gut. Habe nochmals nachgesehen. An Teilen habe ich 64€uro gebracht. 40€uro ist falsch.
Das Teil ist nichts Behnbrechendes, aber mir reichts.
Habe mittlerweile auch einen von Ligawo. Bringt ein ähnliches Bild. Sieht das Gehäuse schöner aus.

Damit die interessante Frage nicht im ursprünglichen Thema "Flach-Bildschirme für A8 Computer" "untergeht" habe ich es als eigenständiges Thema mit Verweis von und zum ursprünglichem Thema) ausgegliedert.

Sleeπ

Der von Dir veröffentlichente Schaltplan stammt von brennecke.org und ist Teil der FBas Ansteuerung einer alten Bildröhreneinheit http://www.brennecke.org/?page_id=2017
Diese Schaltung ist in keinster Weise für die Wandlung eines SVideo Signals nach HDMI geeignet.
Leider demoliert dieser Fakt Deine Glaubwürdigkeit. Meine Frage hatte nämlich durchaus ihren Hintergrund. Die Ligawo-Teile sind nämlich für ihre mindere Qualität im Zusammenhang mit C64 und Atari Signalen bekannt. Und ein Framemeister leider sehr teuer. Bis zu Deiner Antwort hatte ich hier die Hoffnung auf eine preiswerte Lösung.

upps

Ich habe selbst diesen gekauften Adapter von Ligawo:
http://www.amazon.de/Ligawo-Composite-S ... B002IA2MZG.
Ich kann ihn absolut empfehlen.Für schlappe 50 € skaliert er euer Bild auf 1080 p.
Einfach bombastisch!

Hi franky,

das sieht in der Tat interessant aus. Kommt der Ton auch mit über HDMI oder wird er nur über die Klinkenbuchse neben der HDMI-Buchse ausgegeben?

Sleeπ

Der kommt über HDMI.

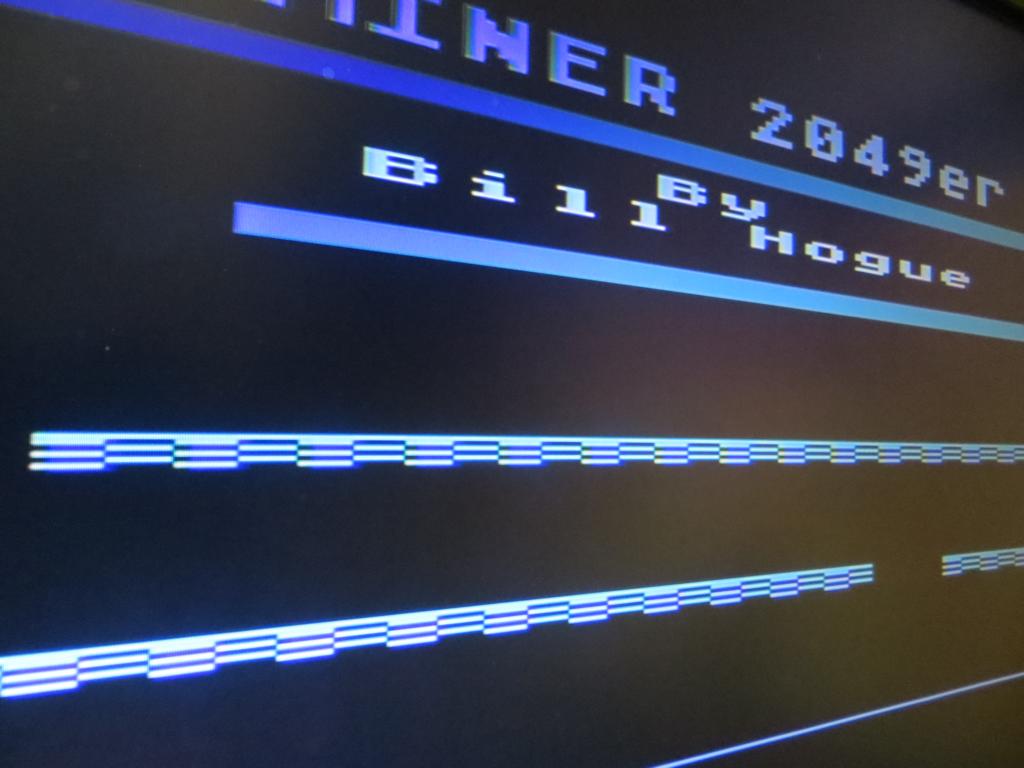

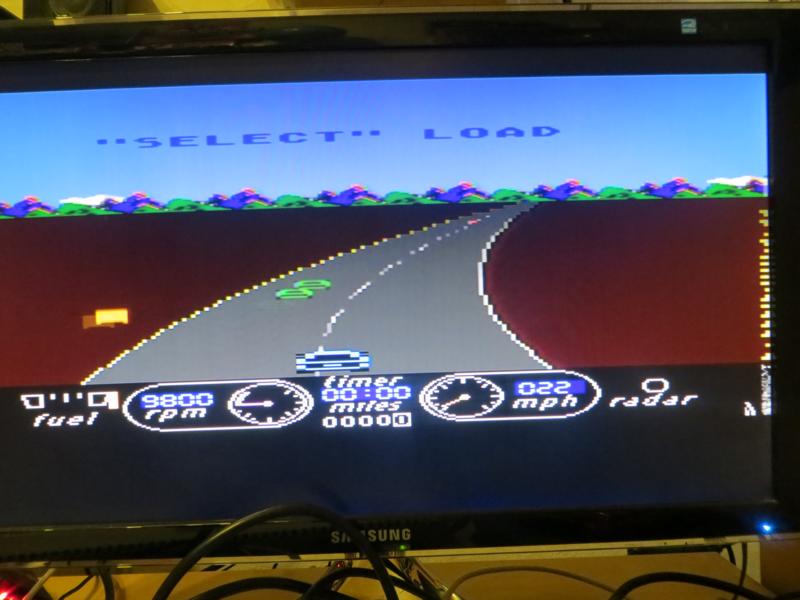

Leider kommt es bei einigen Spielen am Rand zu Störungen. Siehe Bild zwei. Trotzdem ist das meiner Ansicht nach zu verschmerzen, da die Qualität insgesamt gut ist.(Kommt bei den Fotos aber nicht richtig raus).Die meisten Spiele sind aber ohne Störungen.

Danke! Das scheint in der Tat ein interessanter Adapter zu sein.

Die Pixeleien am rechten Bildschirmrand dürften aber nicht vom Adapter kommen, sondern vom Atari. Da die alten Röhrenfernseher das Bild etwas beschneiden fallen solche Effekte i.d.R. nicht auf. Bei unserem Flachmann gibt es die Möglichkeit das Bild zu verschieben; damit könnte man solche "Störungen" aus dem sichtbaren Bereich heraus schieben.

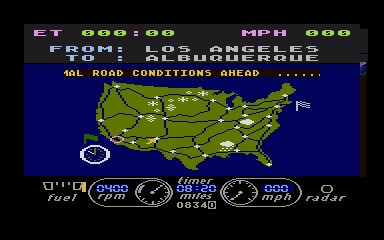

Solche Effekte lassen sich beim Spielen mit dem Emulator auch beobachten:



Dazu gibt es beim Atari800MacX z.B. die Option "Display/Display width/narrow oder default oder full". Je nach dem was man hier auswählt wird ein Bereich von 320x240, 363x240 oder 384x240 Pixeln angezeigt. In der Stellung "default" ist das Bild "sauber", in der Stellung "full" sind die oben zu sehenden "Störungen" sichtbar.

Will sagen: Der Adapter ist unschuldig; er zeigt nur alles - in diesem Fall zu viel - an.

Info für amazon-Muffel: Den S-Video->HDMI-Wandler gibt´s für das selbe Geld (genau genommen sogar einen Cent günstiger ) auch bei Deluxe-Cable. Ich hab´ mir dort einen bestellt. Da Fernseher mit brauchbarem analogen Eingängen immer seltener werden dürften werde ich so einen Adapter langfristig mit Sicherheit brauchen.

Sleeπ

Sleepy, danke für die Info!

Ich danke für den Hinweis auf den brauchbaren Umsetzer. Aus Deiner Zufriedenheit schließe ich daß er das Bild ohne Verzögerung umsetzt und sich damit auch reaktionsschnell spielen läßt. Wie tfhh an anderer Stelle beschrieben hat, sind brauchbare Konverter inzwischen - da immer billger umgestzt - inzwischen schwer zu finden. Wenn ich dann mal über ein brauchbares Teil stolpere greife ich natürlich zu - bevor es vom Hersteller zur Unbrauchbarkeit optimiert, äh ich meine natürlich gewinnoptimiert, wird.

Sleepy

Sleepy hat geschrieben: Aus Deiner Zufriedenheit schließe ich daß er das Bild ohne Verzögerung umsetzt und sich damit auch reaktionsschnell spielen läßt. Sleepy

Und genau das ist der Knackpunkt. Es gibt keine "günstigen" Analog nach HDMI Adapter die das Bild ohne Zeitverlust auf dem Schirm bringen. Gerade für mich wichtig, damit ich Crownland durchrennen kann.

Alle neuen TV's, (gerade die mit 3D, aber auch neuerdings die lütten) haben nur noch Chips zum um-/hochrechnen des Analogsignals. Dabei entsteht IMMER(!) ein Zeitverlust. Außer man hat eine Konsole mit HDMI Ausgang (Z.B. PS4).

Auch ALLE(!) oben genannten Konverter haben diesen Lag und sind für Gamer unbrauchbar.
Naja nicht alle, es gibt da einen der nennt sich Framemeister. Für die Kleinigkeit von ca. 300 Euro.
http://www.eurogamer.de/articles/2015-0 ... caler-test
Die kleinen Billig Boxen taugen nun mal nicht zum Spielen, weil nur billige Chips verbaut sind.
Ich habe auf diversen Treffen ca. 15 verschiedene HDMI Boxen von anderen Usern ausprobiert.
Einige meinten, sie spielen halt nicht , andre wunderten sich warum sie nie die Gegner treffen .

Gruß,
Yellow_Man

Die Versandkosten sollte man auch in die Rechnung miteinbeziehen, bei Cabledeluxe betragen sie 4,99 Euro, bei Amazon zumeist nur 3 Euro (also nutzt es wenig, wenn man den Artikel bei C. um einen Cent billiger bekommt, dafür aber beim Porto 1,99 Euro mehr zahlt)...

Den Konverter gibt es als Scart-Version (Scart=>HDMI) von Cabledeluxe auch bei ebay für 39,95 Euro und zwar versandkostenfrei (im eigenen C.-Shop für 38,75 Euro plus 4,99 Euro Versand)...

Der Framemeister mag gut sein, ist mir mit ~300 Euro aber viel zu teuer. yellowman`s Artikel verlinkt übrigens zur japan. Version des Framemeister, die europ. "tax-free" Version bekommt man hier:
https://solarisjapan.com/collections/mi ... caler-unit

Yellowman,ich kann bei mir keinen LAG feststellen. Für einen 8-bit-Atari reicht das Ding allemal aus.
Kann sein,dass du als Extremegamer etwas anderes brauchst,ich finde das Teil TOP.
Wenn das so schlimm wäre,würde LIGAWO nicht den Wii-zu HDMI Konverter MarkII Upskaler 720p/1080p,den ich auch habe,nicht verkaufen.

CharlieChaplin hat geschrieben:Die Versandkosten sollte man auch in die Rechnung miteinbeziehen,...

Hab´ ich natürlich gemacht. Es ist mit Versandkosten 1 Cent billiger. Der Cent war aber nicht der Grund, ich versuche möglichst ohne a....n auszukommen.

Ob sich die Verzögerung bei dieser Box bemerkbar macht... mal sehen. Mit unserem aktuellen Flachmann kann ich über s-video oder F-Bas ganz gut spielen; da macht sich (für mich) nix bemerkbar. Mal sehen wie es mit der Box über HDMI geht.

Allerdings bin ich auch nicht so der Hardcore-Zocker... die Box ist warscheinlich `eh schneller als ich spiele...

Sleepy

Der Konverter kam vorgestern an und ich konnte ein wenig damit herumspielen. Leider hat sich mein Modell als nicht brauchbar erwiesen und geht zurück. Das Gerät selbst macht einen sehr guten Eindruck (hochwertiges Gehäuse, sauber und passgenau verarbeitet), leider hat er Probleme mit bewegten Objekten. Schade.

Sleeπ
